Sistem Informasi Penyewaan VCD


Sistem Informasi Penyewaan DVD/VCD

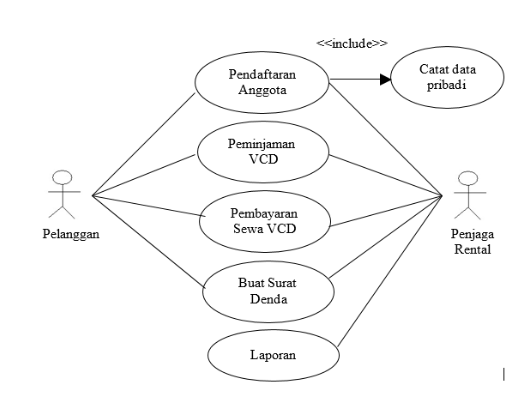

Use Case Diagram




Use Case Diagram Decription :

      Actor    :  Pelanggan, Penjaga Rental
      Description :
1.      Use Case Pendaftaran Anggota Actor   :  Pelanggan, Penjaga Rental
-           Pelanggan sebelum meminjam VCD daftar dahulu sebagai anggota Peminjam
-        Dengan mencatat biodata pada Form yang telah disediakan
-         Dari hasil Form tersebut maka diinput sebagai anggota peminjam Kemudian pelanggan mendapatkan Kartu Anggota Peminjam
2.      Use Case Peminjaman VCD
Actor   :  Pelanggan, Penjaga Rental
-        Sebelum Meminjam VCD, Pelanggan memilih dahulu judul VCD yang akan dipinjam
-        Kemudian setelah memilih VCD yang akan dipinjam, pelanggan memberikan VCD ke Penjaga Rental untuk diinput pada data peminjam VCD
3.      Use Case Pembayaran Sewa VCD
Actor   :  Pelanggan, Penjaga Rental
-         Penjaga Rental membuat kwitansi pembayaran sewa VCD untuk                        diberikan kepada pelanggan.
-         Setelah melakukan pembayaran VCD Pelanggan menerima VCD juga              dengan Carbon Copy Kwitansi pembayaran.
4.      Use Case Buat Surat Denda Actor   :  Pelanggan, Penjaga Rental
-        Setelah menerima VCD dari pelanggan, Penjaga rental menginput data pengembalian VCD
-        Jika Pengembalian VCD lewat waktu yang ditentukan maka akan dicetak Surat denda.
-        Kemudian surat denda harus dibayar oleh pelenggan
5.      Use Case Laporan
Actor   :  Penjaga Rental
Pada akhir bulan penjaga rental melakukan Backup data dan kemudian melakukan Laporan sewa perbulan dan Laporan denda.
Sequence Diagram

1. Diagram Sequence Pendaftaran anggota

2. Diagram Sequence Peminjaman VCD



3.Sequence Diagram Pembayaran VCD

4. Sequence Diageam Surat Denda

5.Sequence Diagram Laporan


Referensi : https://drive.google.com/file/d/0B6VmCMRbeqBSQzY4aTJySTU3V2c/view?usp=sharing
